5 perímetros só na orelha do suporte de parede
Uma caixa de 8 mm no fatiador, a orelha que parou de rachar no parafuso e os 11 minutos que ela custou em cada peça.
|

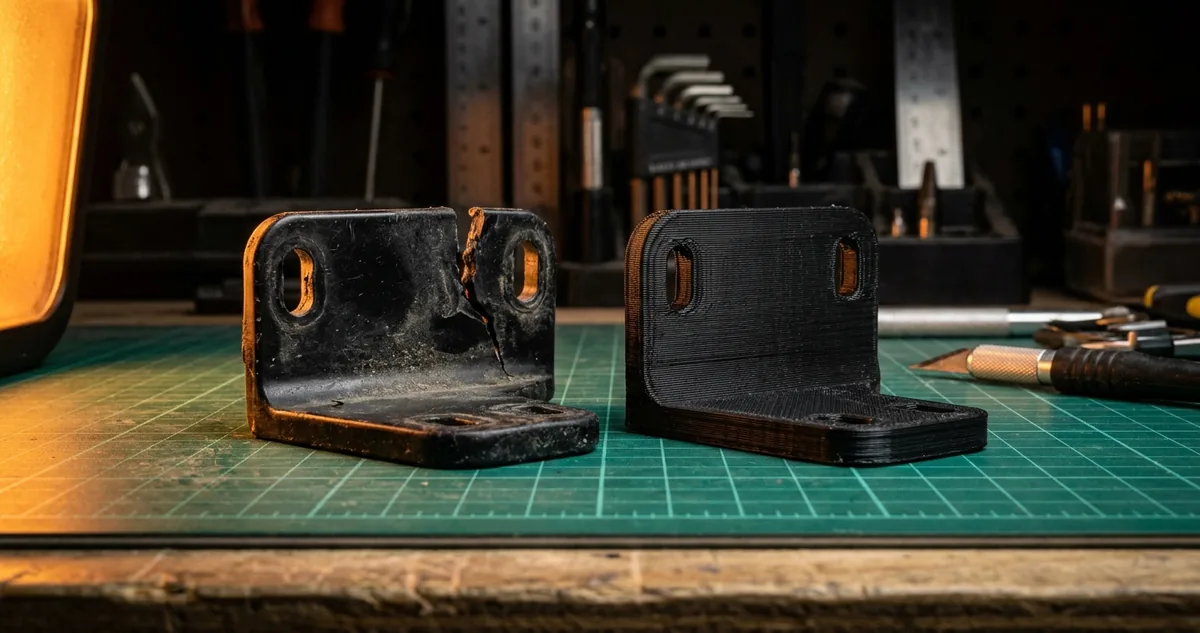

Orelha reforçada do suporte de roteador
|
| ▼ |
| |
|
"Sobe pra 5 perímetros na peça inteira." Foi a resposta que o suporte de roteador recebeu no grupo de impressão quando a primeira orelha de fixação rachou no parafuso. A dica segura a orelha, e também cobra 58 minutos a mais de mesa em cada peça, gastos em partes que nunca recebem força.
O suporte é uma peça de PETG (plástico mais resistente ao calor e ao impacto que o PLA, comum em peça de uso) que prende um roteador na parede da sala. Tem uma prateleira de 160 por 110 milímetros, duas mãos-francesas (os triângulos que apoiam a prateleira por baixo) e, atrás, uma orelha de fixação: a aba com o furo para o parafuso.
A primeira versão saiu com 2 perímetros (as voltas de contorno que o bico faz em cada camada) em tudo. Na parede, com um roteador de 480 gramas em cima, a orelha aguentou três dias. No quarto, o cliente apertou o parafuso mais meia volta e a aba abriu uma trinca do furo até a borda.
Debaixo da cabeça do parafuso havia só 0,9 milímetro de parede sólida em volta do furo. O resto era preenchimento (a grade interna de 15% que economiza plástico), e a grade não segura aperto: ela cede, e a força vai direto para as duas voltas de contorno.
Com 5 perímetros na peça inteira, a orelha fica sólida. A prateleira e as mãos-francesas também ficam, sem precisar: o tempo de mesa sobe de 2 horas e 6 minutos para 3 horas e 4, e o filamento de 62 para 100 gramas.
O pedido era de 20 suportes para um escritório de contabilidade. Multiplicada por 20, a dica do grupo somava mais de 19 horas de máquina.
A saída ficou no fatiador, numa caixa invisível de 8 milímetros de altura colocada só em volta da orelha. Dentro dela, 5 perímetros; no resto da peça, 2. A orelha passou no teste de aperto e cada suporte ganhou 11 minutos de mesa.
O Projeto da Semana, logo abaixo, mostra a orelha, o furo e o ponto exato onde a trinca nasce.
Continue lendo ↓
|
|
|
|
I Projeto da Semana
I, A orelha que rachou no parafuso
|
|
O Projeto da Semana é o Suporte Roteador 160, uma peça de PETG preto com prateleira de 160 por 110 milímetros, duas mãos-francesas por baixo e uma orelha de fixação atrás, presa à parede por um parafuso de 4,2 milímetros com bucha de 6.
A peça imprime deitada pelas costas na Creality K1 Max da oficina. A orelha fica rente à mesa, com 4 milímetros de espessura, e sobe numa rampa até encontrar a prateleira a 8 milímetros de altura. Essa rampa é a raiz da orelha, o ponto onde a aba vira peça.
Onde a trinca nasce
O parafuso de cabeça chata aperta a orelha contra a parede. Quando a cabeça encosta, toda a força de aperto se concentra num anel de 8 milímetros de diâmetro em volta do furo.
Com 2 perímetros de 0,45 milímetro, esse anel tinha 0,9 milímetro de plástico sólido. Depois dele vinha o preenchimento em grade, com 15% de material, e a grade amassa com o aperto. Sem apoio por dentro, as duas voltas de contorno esticaram até abrir.
A trinca da primeira peça saiu do furo e correu 11 milímetros na direção da borda, sempre no sentido das camadas. O PETG segura bem o esforço ao longo do fio de plástico e mal entre uma camada e outra, e a trinca seguiu pelo caminho mais fraco.
Toda a carga do suporte passa pelos 8 milímetros de baixo, a orelha e a raiz dela. A prateleira e as mãos-francesas trabalham com o peso do roteador espalhado, e 2 perímetros sobram para elas.
O teste de aperto
A oficina passou a testar cada versão da orelha num pedaço de madeira de pinus, com chave de fenda manual e o mesmo parafuso de 4,2. O teste é apertar até a cabeça encostar e dar mais uma volta inteira, o exagero de quem instala com pressa.
Com 2 perímetros, a orelha trincou em 3 de 3 amostras. Com 5 perímetros só na região de baixo, passou em 5 de 5, e a madeira cedeu antes do plástico: a cabeça do parafuso afundou no pinus.
Cinco perímetros de 0,45 dão 2,25 milímetros de parede sólida em volta do furo. Com o anel de aperto de 8 milímetros, quase todo o plástico debaixo da cabeça do parafuso virou contorno, e o preenchimento ficou só no miolo da orelha.
A prateleira continuou com 2 perímetros e não mudou de comportamento. O roteador de 480 gramas fica apoiado por 20 dias no suporte de teste da oficina, sem flecha (a curvatura para baixo que a prateleira ganharia se cedesse) medível no paquímetro.
|
|
|
|
|
II Configurações Recomendadas
II, Uma caixa de 8 milímetros no fatiador
|
|
PETG a 240 graus, mesa a 80, camada de 0,2, 2 perímetros na peça, 5 perímetros dentro do modificador de 40 por 30 por 8 milímetros, preenchimento de 15%: 2 horas e 17 minutos de impressão e 67 gramas de filamento.
|
O modificador de região (uma forma invisível que o fatiador sobrepõe à peça para aplicar outra configuração só dentro dela) fica no OrcaSlicer, o programa gratuito que fatia para a K1 Max. Clica-se com o botão direito na peça, escolhe-se adicionar modificador e, na lista, a forma de caixa.
Medida e posição da caixa
A caixa ganhou 40 por 30 milímetros de base, 4 a mais que a orelha em cada lado, para pegar inteira a borda do furo e o começo da rampa. A altura ficou em 8, contada da mesa, e cobre a orelha de 4 e a raiz até a prateleira.
Dentro da caixa, a única mudança foi o número de paredes, de 2 para 5. Todo o resto continua herdado da peça: temperatura, velocidade, camada e preenchimento.
O fatiador mostra a região em outra cor na prévia de camadas. Rolando até a camada 40, a última dentro dos 8 milímetros, dá para ver o anel de 5 voltas em volta do furo. Na camada 41, a peça volta às 2 voltas de contorno.
Por que não subir a peça toda
Com 5 perímetros na peça inteira, o fatiador marca 3 horas e 4 minutos e 100 gramas. Com o modificador, 2 horas e 17 minutos e 67 gramas. Os 11 minutos a mais sobre a versão de 2 perímetros saem quase todos da orelha.
Há um segundo modo, o modificador de altura, que muda a configuração por faixa de camadas na peça inteira. Ele também resolveria a orelha, mas engrossaria tudo o que está nos primeiros 8 milímetros, inclusive as costas do suporte e a base das mãos-francesas, e o tempo subiria para 2 horas e 31.
A caixa tem um cuidado. Ela precisa encostar na mesa, com o fundo em zero; se ficar flutuando meio milímetro acima, as duas primeiras camadas da orelha saem com 2 perímetros, e a trinca começa justamente por baixo, onde a cabeça do parafuso aperta.
Configuração fechada: PETG a 240 graus, mesa a 80, camada de 0,2, 2 perímetros, preenchimento em grade de 15%, caixa modificadora de 40 por 30 por 8 milímetros sobre a orelha com 5 perímetros, e teste de aperto em pinus a cada lote novo de filamento.
|
| |
|
