A aba de 1,2 mm que quebrou na quinta abertura

PLA estalou na quinta abertura, PETG passou dos 60 ciclos e uma folga de 0,15 mm no batente deixou a aba descansar.

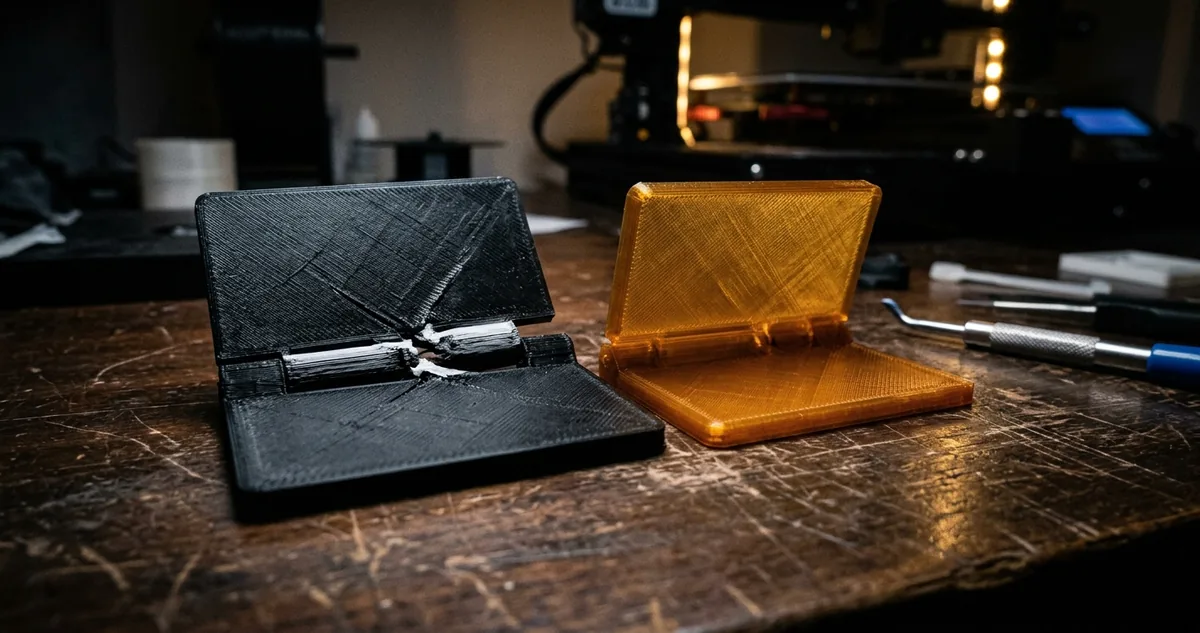

Tampa de caixa de ferramentas impressa com a aba de encaixe de PLA partida ao lado da aba de PETG inteira.

A aba de PLA partida ao lado da aba de PETG

▼

A frase da oficina veio antes da primeira impressão: “Aba de 1,2 milímetro em PLA aguenta abrir e fechar a vida inteira.” Aguentou quatro aberturas. Na quinta, a aba da tampa estalou rente à parede e ficou presa na caixa.

A peça era uma caixa de ferramentas de oficina, 220 por 120 por 80 milímetros, para chaves de fenda, brocas e um paquímetro (o instrumento de medir com bico de pinça). A tampa não tinha dobradiça nem parafuso. Ela travava por encaixe por pressão: duas abas flexíveis na borda da tampa, cada uma com um gancho na ponta, que entram dobrando e voltam ao lugar presas num ressalto da caixa.

Cada aba tinha 1,2 milímetro de espessura, 8 de comprimento e 10 de largura. O gancho da ponta avançava 0,8 milímetro. Para abrir, a aba precisa dobrar esses 0,8 milímetro até o gancho escapar do ressalto.

A impressão saiu em PLA cinza (o plástico de amido de milho, rígido e o mais comum na impressão caseira), numa Bambu Lab A1 com bico de 0,4 milímetro. A tampa fechou com um clique firme na primeira vez, e a caixa foi para a oficina cheia.

A quebra deixou uma superfície lisa e esbranquiçada na raiz da aba, o ponto onde ela nasce da tampa. Sem fio esticado, sem dobra: o PLA rompeu de uma vez, seguindo a linha entre duas camadas.

A segunda tampa repetiu o desenho, linha por linha, em PETG (o plástico das garrafas de água, mais flexível que o PLA). Ela passou de 60 ciclos de abrir e fechar, contados a lápis numa fita crepe colada na lateral, e a aba segue inteira.

Uma terceira mudança apareceu no meio do teste: uma folga de 0,15 milímetro no batente, a borda interna onde a tampa apoia. Sem ela, a aba ficava dobrada até com a caixa fechada. O desenho completo, com a conta da aba, está no Projeto da Semana.
