I  Projeto da Semana

I, Quatro bolsos em 284 milímetros

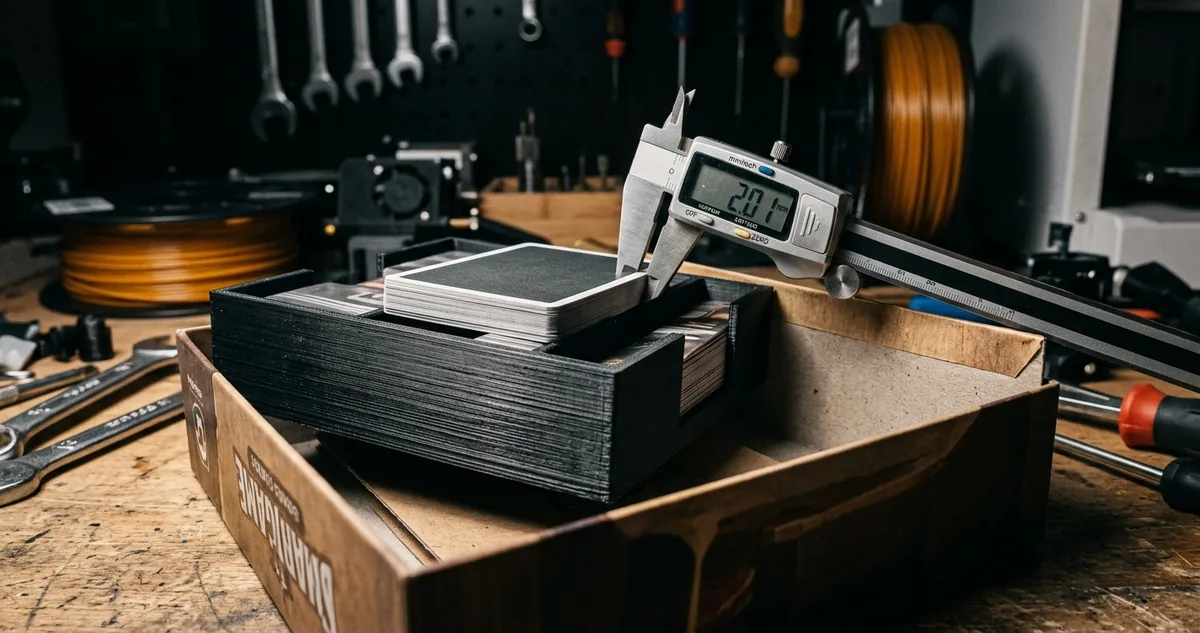

O Projeto da Semana é a Bandeja Caixa 29, uma peça única de PLA cinza com 284 milímetros de lado e 67 de altura, dividida em quatro bolsos que correm de uma parede a outra.

A largura saiu do fundo medido. Com 286,1 no lado mais curto, a bandeja ficou com 284, sobrando 1 milímetro por lado para descer sem raspar. Os quatro cantos receberam raio de 4 milímetros, um pouco maior que o da caixa, para passar longe das abas coladas.

O raio dos cantos resolveu também a mão. A bandeja sai da caixa puxada pelo meio, sem precisar de alça, porque nada prende nos cantos.

A soma das alturas

A altura foi calculada de cima para baixo. A caixa tem 84 milímetros de profundidade interna, medida do fundo até a borda onde a tampa encosta.

Em cima da bandeja ficam o tabuleiro dobrado e o livro de regras. O tabuleiro mediu 14 milímetros no ponto mais grosso, que é a dobradiça de pano no meio, e o livro mediu 2. Com 1 milímetro de folga para a tampa não empurrar nada, a conta fecha em 84 menos 14, menos 2, menos 1: 67 milímetros de bandeja.

Com 67 milímetros de altura, o tabuleiro deita plano sobre as paredes da bandeja e a tampa fecha rente, sem estufar nem deixar as peças chacoalharem quando a caixa vira.

As quatro divisórias

Os bolsos seguem o tamanho de cada grupo de peças. Na primeira versão, a distribuição ficou assim: cartas com 37 milímetros de largura, fichas com 72, peões com 70 e dinheiro com 99.

Cinco paredes de 1,2 milímetro cada (as duas externas e as três divisórias) somam 6. Com os quatro bolsos, a conta dá 37 mais 72, mais 70, mais 99, mais 6: exatamente 284.

O bolso das cartas foi o que falhou. O baralho de 110 cartas, apertado entre os dedos, mediu 36,4 milímetros de espessura no paquímetro. O bolso de 37 parecia ter folga de sobra.

A impressora não entrega o bolso com a medida do desenho. Na Creality K1 Max da bancada, a mesma que imprime a peça inteira numa mesa de 300 por 300, um bolso de teste desenhado com 37,00 saiu com 36,82: a última volta de cada parede espreme plástico para dentro do vão.

Em pé no bolso, as cartas ainda abrem em leque. Cada carta tem uma leve curva de fábrica, e 110 curvas somadas empurram as paredes. O baralho entrava à força e não saía mais, nem com a unha.

A correção veio da divisória vizinha. A parede entre cartas e fichas andou 2 milímetros para dentro do bolso das fichas, que passou a 70. O bolso das cartas ficou com 39, o baralho desce com a gravidade e sai puxado pelo meio com dois dedos.

As fichas não sentiram a perda. As 60 fichas empilhadas em quatro colunas ocupavam 61 milímetros dos 72 originais, e os 70 novos ainda sobram.

II  Configurações Recomendadas

II, PLA a 0,28 e fundo de 4 camadas

O PLA (o plástico mais comum da impressão 3D, feito de amido de milho) entrou porque a bandeja não sofre esforço. Ela vive fechada numa caixa, longe do sol, e só leva o peso das peças do jogo.

A camada de 0,28 leva pouco mais da metade do tempo da camada de 0,16, e o acabamento mais grosso some na bandeja: as paredes ficam escondidas debaixo das cartas e das fichas.

O fundo leva 4 camadas de 0,28, que dá 1,12 milímetro. Com essa espessura, as cartas em pé no bolso ficam com o topo a 64,62 milímetros do fundo da caixa, abaixo dos 67 da parede, e o tabuleiro não encosta nelas.

Três ajustes no fatiador

O fatiador (o programa que transforma o desenho em caminho do bico) recebeu três mudanças para a Bandeja Caixa 29, todas no perfil de PLA da K1 Max.

Primeiro, preenchimento em zero. A bandeja é só parede e fundo, e as divisórias de 1,2 milímetro saem inteiras com 3 perímetros (as voltas de contorno que o bico faz em cada camada), sem espaço para preencher nada por dentro.

Segundo, compensação de furo em zero. Os 2 milímetros que o bolso das cartas ganhou estão no desenho, e compensar outra vez no fatiador mexe nos quatro bolsos ao mesmo tempo, inclusive nos que já estavam certos.

Terceiro, borda de 8 milímetros em volta da peça. Uma peça plana de 284 por 284 tende a levantar os cantos quando esfria, e a borda (a saia fina de uma camada que aumenta o apoio na mesa) segura os quatro cantos colados até o fim.

O teste do bolso antes da peça

Depois da primeira bandeja perdida, a bancada passou a imprimir uma fatia antes. Só o bolso das cartas, com as duas paredes e 20 milímetros de altura, 18 gramas e 55 minutos de mesa.

O baralho entrou na fatia com 39 milímetros de vão e saiu com dois dedos. Só então a peça inteira foi para a mesa.

Configuração fechada: PLA a 210 graus, mesa a 60, camada de 0,28, 3 perímetros, fundo de 4 camadas, preenchimento zero, borda de 8 milímetros, nenhum suporte e uma fatia de teste do bolso mais apertado antes de cada peça nova.

III  Análise de Margem

III, Uma bandeja de 149 reais

A Bandeja Caixa 29 sai a 149 reais a unidade, desenhada para a caixa do comprador. A conta abaixo mostra quanto custa uma peça e quanto custou a bandeja que não desceu.

Com a peça a 149, a margem fica em 94 reais. A bandeja perdida e a fatia somaram 60,58 reais, pagos uma vez: o arquivo agora guarda as medidas dessa caixa, e o segundo comprador do mesmo jogo recebe a peça sem desenho novo.

O organizador de MDF cortado a laser, vendido na loja de jogos do centro da cidade a 180 reais, é feito para a versão importada da caixa. A edição nacional do mesmo jogo tem abas mais grossas nos cantos, e o MDF para 1 centímetro acima do fundo, do mesmo jeito que a primeira bandeja parou.

O risco da margem está na caixa que o comprador tem. Tiragens diferentes do mesmo jogo trocam de gráfica, e o fundo muda de 1 a 3 milímetros. Uma bandeja refeita come 55 reais de custo e mais uns 20 de frete de volta, e a venda fica com 19 reais.

A bancada resolveu com um pedido fixo: três fotos do paquímetro por dentro da caixa, rente ao fundo, nos dois sentidos e na profundidade, com o visor legível. Sem paquímetro, o comprador recebe primeiro a fatia de teste do bolso das cartas pelo correio, por 12 reais, e a bandeja só entra na fila depois que o baralho dele passar por ela.

"Quantos minutos de cada partida ainda somem separando ficha de peão dentro de saco plástico?"

Hoje: abra a caixa do seu jogo mais jogado, tire tudo e meça o fundo por dentro com o paquímetro, 2 leituras em cada sentido rente ao papelão, e anote a menor antes de guardar as peças de volta.
