A torre de purga pesou mais que o chaveiro
A mesa de um chaveiro só jogou 19,2 gramas na torre de purga contra 12 gramas de peça, e as 24 unidades juntas derrubaram a purga para 0,8.
|

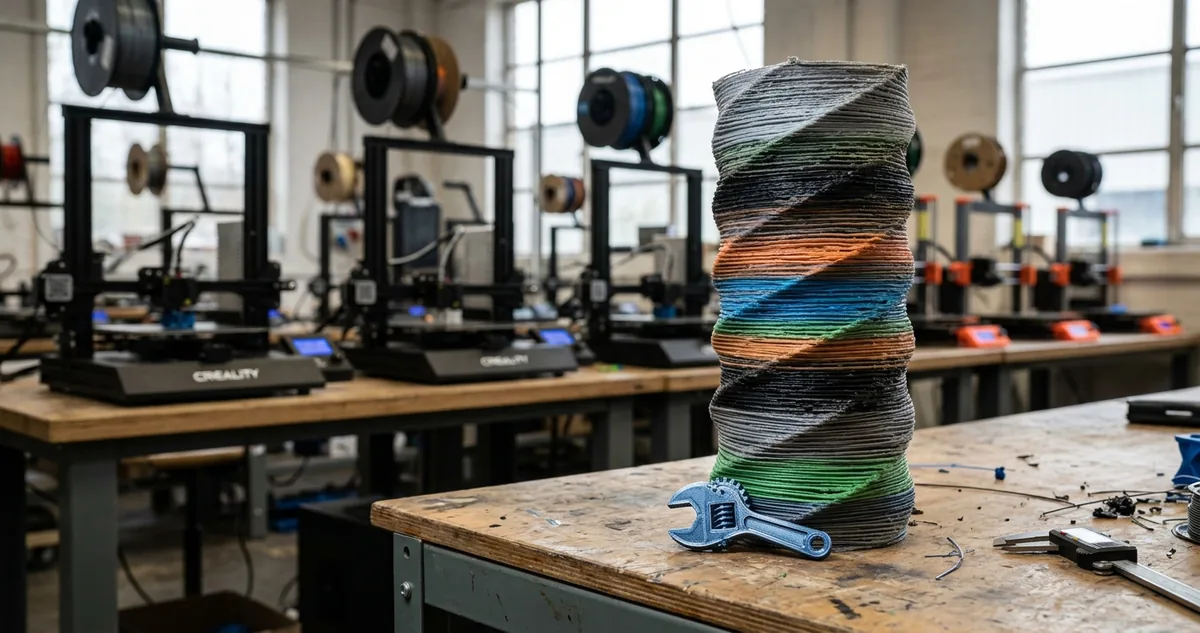

A torre de purga ao lado dos 24 chaveiros
|
| ▼ |
| |
|
Impressão de duas cores cobra um pedágio que não aparece no peso da peça. Toda vez que o bico troca de filamento, ele precisa expulsar o que sobrou da cor anterior antes de voltar a desenhar, e esse plástico sai limpo do bico direto para a torre de purga.
O volume é fixo por troca, não por unidade produzida. O bico não pergunta se a mesa tem um chaveiro ou vinte e quatro. Ele descarrega o mesmo tanto para limpar o caminho, e quem manda no total é o número de vezes que o arquivo pede a segunda cor.
A troca também não acontece na peça, acontece na camada. Quando o fatiador chega na altura em que o texto começa, ele para a cor de baixo, purga, escreve o texto e purga de novo para voltar. Toda peça que estiver naquela mesma altura pega carona na mesma purga.
Daí sai a regra que inverte a conta do lote. Uma peça sozinha na mesa carrega a purga inteira nas costas. Vinte e quatro peças na mesma mesa, todas com o texto na mesma camada, dividem a mesma purga por vinte e quatro, e o rolo sente a diferença antes da planilha.
O que empurra o ateliê para o caminho caro é o pedido. Chaveiro personalizado chega um a um, com nome diferente em cada um, e o impulso é fatiar e imprimir assim que o pagamento cai. A máquina aceita sem reclamar, o cliente recebe rápido, e nenhuma peça fica mais pesada no fim do mês.
A purga sai do bico já misturada. Preto que ainda estava no caminho e laranja que acabou de entrar saem juntos, então a torre não volta para o rolo nem vira produto.
A balança é quem separa a impressão de duas cores da impressão de uma cor só. Peça, torre e bandeja pesados em separado, no mesmo par de rolos e no mesmo arquivo, tiram a discussão do gosto e colocam em número.
Continue lendo ↓
|
|
|
|
I Projeto da Semana
24 chaveiros na balança de cozinha
|
|
Os mesmos 24 pedidos, o mesmo arquivo, duas maneiras de encher a mesa.
O chaveiro personalizado é a peça que melhor mede custo de troca de cor, porque a segunda cor mora numa faixa fina de camadas no topo e a primeira faz todo o resto. O ateliê vende 24 por semana, sempre com nome diferente, sempre no mesmo molde.
O arquivo é igual em tudo menos no nome: tag de 55 por 28 por 8 milímetros, furo de 5 para a argola, PLA preto no corpo e o nome do cliente em laranja, rebaixado 0,8 milímetro no topo.
O perfil também não muda: camada de 0,2, 3 paredes, 15 por cento de infill giroide, 40 camadas ao todo. O texto começa na camada 37 e termina na 40.
São duas trocas de cor por camada nas quatro camadas do texto. Preto sai, laranja entra, laranja sai, preto volta, quatro vezes seguidas. Oito trocas por mesa, com uma peça ou com 24 em cima dela.
A pesagem usou balança de cozinha de 0,1 grama, com a torre destacada da mesa e a bandeja raspada entre uma rodada e a seguinte.
A balança separou os dois sentidos da troca. De preto para laranja o fatiador descarrega 2.500 milímetros cúbicos, ou 3,1 gramas, porque a cor clara denuncia qualquer resíduo escuro. De laranja para preto bastam 1.370, ou 1,7 grama.
A soma fecha em 19,2 gramas de purga por mesa. A peça que sai dessa mesma mesa pesa 12 gramas.
A rotina antiga imprimia um pedido por mesa, na ordem em que o pagamento entrava. Cada mesa levava 41 minutos de impressão, 6 de aquecimento e 4 para tirar a peça, ou 51 minutos de ciclo.
Vinte e quatro pedidos assim ocupam 20 horas e 24 minutos de bancada, espalhados por dois dias. E deixam 460,8 gramas de purga contra 288 gramas de chaveiro, quase três quartos de rolo para entregar 24 peças.
|
Os ganhos ambientais atribuídos à manufatura aditiva dependem de escolhas de projeto e de operação, e não decorrem automaticamente da adoção da tecnologia.
Simon Ford e Mélanie Despeisse, Additive Manufacturing and Sustainability, 2016
|
A mesa agrupada usou o mesmo arquivo e a mesma altura. Vinte e quatro chaveiros em grade de 8 por 3, com a torre de purga na faixa que sobrou atrás, e o texto de todos começando na camada 37.
As oito trocas continuaram sendo oito. A torre pesou os mesmos 19,2 gramas, agora divididos por 24, ou 0,8 grama por chaveiro. A mesa fechou em 6 horas e 50 minutos de impressão.
Somando aquecimento, colheita e o tempo de arrumar a grade no fatiador, o ciclo deu 7 horas e 34 minutos. O pedido que ocupava dois dias passou a caber num turno de bancada.
Nada no arquivo mudou. Mudou a ordem em que os pedidos entram na mesa.
|
|
|
|
|
II Configurações Recomendadas
A troca de cor na camada 37
|
|
Agrupar não é arrastar 24 peças para a mesa e mandar imprimir. A troca de cor precisa cair na mesma camada nas 24, e quem garante essa altura é o projeto, não o fatiador.
|
A espessura entrou no catálogo como número fechado. Todo chaveiro sai com 8 milímetros de altura e 0,8 de rebaixo no texto, o que coloca a segunda cor sempre nas camadas 37 a 40.
Um modelo de 10 milímetros na mesma mesa quebra o ganho. O texto dele começa na camada 47, o fatiador abre mais quatro camadas com duas trocas cada, e a torre cresce outros 19,2 gramas.
A ordem de impressão é o segundo ajuste, e é o que costuma passar batido. Mesa fatiada por objeto imprime um chaveiro inteiro, troca de cor e passa para o próximo, o que devolve as 8 trocas por unidade e leva a purga de volta para 460,8 gramas.
Fatiada por camada, a mesa sobe as 40 camadas de uma vez para as 24 peças, e as 8 trocas servem o lote inteiro. O número aparece no resumo do fatiador, e é o dado que vale conferir: 8 e não 192.
Os volumes de descarga aceitam ajuste. Os 2.500 milímetros cúbicos do sentido escuro para claro existem porque resíduo preto aparece no laranja. No sentido inverso o preto esconde o que sobrou, e 800 deram parede limpa.
A troca no sentido claro para escuro cai de 1,7 para 1,0 grama com o ajuste, o que tira 2,8 gramas da torre por mesa. O teste é um bloco de 20 camadas com troca em cada uma, e a primeira camada sem sujeira define o volume.
A mesa de 24 em quatro passos
Primeiro, padronize a altura de todo modelo do catálogo e trave o rebaixo do texto. Altura solta é o que transforma uma mesa de 8 trocas numa mesa de 40.
Segundo, fatie por camada e confira o número de trocas no resumo antes de mandar para a máquina. Se passar de 8, a ordem de impressão está por objeto.
Terceiro, arrume a grade com a torre de purga na borda, nunca no meio. Torre no meio obriga o bico a atravessar a mesa a cada troca e derruba fio quente no que já está pronto.
Quarto, rode a primeira camada com brim e confira a mesa na camada 5. Uma peça solta às 5 horas de impressão arrasta o bico e derruba as outras 23.
Existe um passo a mais para quem já domina a mesa cheia: descarregar parte da purga dentro do preenchimento das próprias peças derruba a torre de 19,2 para 11,6 gramas, desde que a peça tenha 4 camadas de topo sólido e parede de 1,2 milímetro.
Configuração fechada da mesa de 24: PLA preto e laranja da mesma marca, camada de 0,2, 3 paredes, 15 por cento de infill giroide, extrusora a 210 graus nas duas cores, mesa a 60 e retração de 0,8.
Do lado da cor: descarga de 2.500 milímetros cúbicos no escuro para claro, 800 no inverso, ordem por camada e torre na borda traseira.
|
|
|
