I  Projeto da Semana

I, O balde que parou em 2,7 quilos

O projeto é o Gancho Reto de Pegboard 50, a peça de parede mais simples da oficina: braço de 50 milímetros, seção de 8 por 6 milímetros, placa traseira de 30 por 40 e dois pinos de 5,8 milímetros que entram nos furos do painel. Cada um pesa 9 gramas em PLA, com 4 paredes e 40 por cento de preenchimento giroide (o miolo em ondas que distribui a carga em todas as direções).

O ponto crítico é a raiz, o canto onde o braço encontra a placa. O braço funciona como alavanca: 3 quilos pendurados a 50 milímetros da parede viram um esforço de flexão concentrado num trecho de 2 milímetros de plástico, e é ali que qualquer fraqueza da peça aparece primeiro.

Os três ganchos em pé partiram com 2,7, 3,2 e 3,4 quilos no balde, média de 3,1. Os três deitados aguentaram 10,9, 11,6 e 12,9 quilos, média de 11,8, quase quatro vezes mais com a mesma peça e o mesmo plástico.

A explicação mora na forma como a impressora solda uma camada na outra. O plástico novo sai do bico, encosta na camada de baixo, que já esfriou em parte, e as cadeias de polímero (as moléculas longas que dão resistência ao PLA) atravessam a fronteira só pela metade. O filete, por dentro, é contínuo; a costura entre dois filetes empilhados é um remendo.

No gancho em pé, a flexão puxa a face de cima da raiz na direção do eixo do braço, e cada camada ali está deitada de través nesse eixo. A carga inteira passa pelas costuras. No gancho deitado, a mesma face é feita de filetes que correm de ponta a ponta do braço, e a carga precisa romper o plástico propriamente dito.

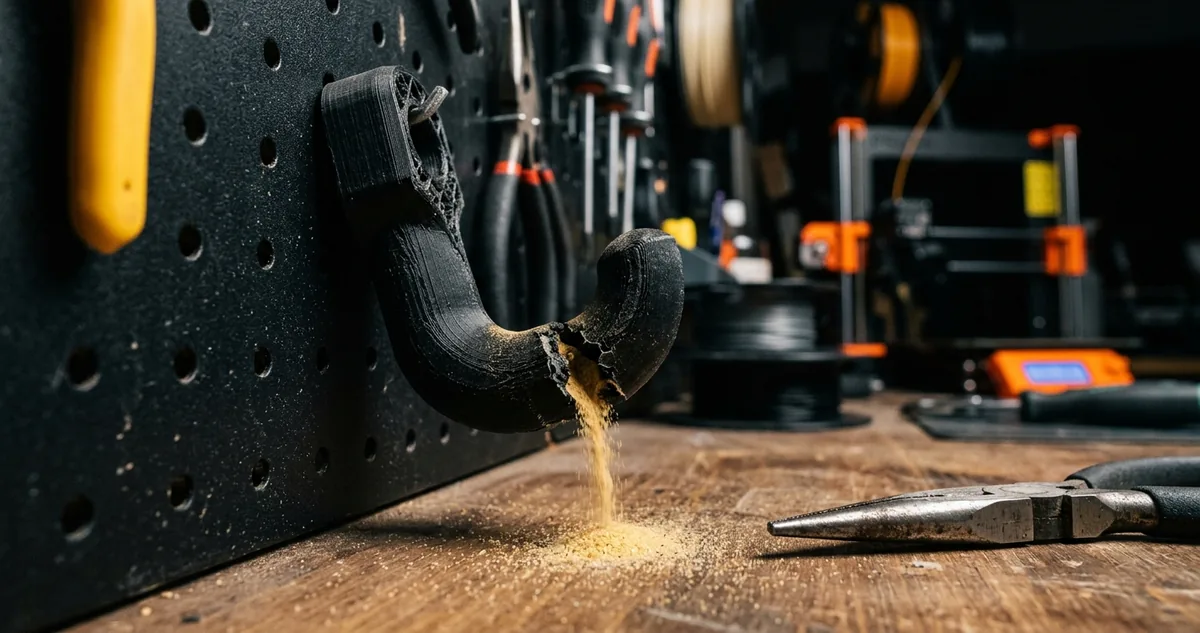

O gancho em pé que parou em 2,7 quilos trazia um detalhe que os outros dois não tinham. A costura em Z (o ponto onde o bico começa e termina cada camada, marcado por uma linha de pequenos calombos) caiu bem na face de cima da raiz. Cada calombo é um vazio minúsculo, e a trinca começou num deles.

Os deitados avisaram antes de partir. A 8 quilos o braço já vergava a olho nu, e a 10 a dobra ficou esbranquiçada, sinal de que o plástico estava esticando por dentro. Os ganchos em pé não deram aviso: o braço ficou reto até o estalo, e o balde caiu no chão com o pedaço do braço preso na alça.

II  Configurações Recomendadas

II, Deitado, raiz arredondada, quatro paredes

O raio de canto, chamado de filete no programa de modelagem, troca o canto vivo da raiz por uma curva. Canto vivo concentra a tensão num ponto; a curva espalha a mesma força por uma faixa maior de plástico. Três milímetros de raio custam 0,3 grama por gancho e somaram cerca de 2,5 quilos de carga no teste.

Cinco passos para o gancho deitado

Primeiro, abra o modelo no fatiador (o programa que transforma a peça em camadas) e gire o gancho até o perfil do L encostar inteiro na chapa. O braço, a placa e os pinos ficam na mesma altura de 6 milímetros, e a peça sai sem suporte.

Segundo, confira a raiz no modelo. Se o canto entre braço e placa for vivo, acrescente o raio de 3 milímetros antes de fatiar; muitos arquivos de repositório saem com o canto reto.

Terceiro, suba as paredes para 4. A raiz do gancho tem só 8 milímetros de altura deitada, e com 4 paredes de 0,45 milímetro a seção fica quase maciça, com o preenchimento reduzido a uma tira no miolo.

Quarto, mande a costura em Z para a ponta do braço, na opção de posição da costura do fatiador. Na ponta ela não sofre carga nenhuma, e a raiz fica sem os calombos onde a trinca nasce.

Quinto, aplique um chanfro de 0,4 milímetro na borda de baixo dos pinos. Deitada, a primeira camada espalha um pouco, o chamado pé de elefante (a borda que sai mais larga que o desenho), e sem o chanfro o pino trava no furo do painel.

Quem precisa imprimir em pé, por falta de mesa ou por um modelo que só funciona assim, tem um remendo parcial: 6 paredes e camada de 0,16 milímetro. Na bancada, um gancho em pé com esse ajuste chegou a 4,4 quilos, mais que os 3,1 da média, ainda longe dos deitados.

O gancho deitado tem um custo estético. A face que encosta na chapa sai lisa e a de cima sai com as linhas do preenchimento aparentes, e no painel a face visível é a lateral. Para kit de venda, a bancada imprime com a face lisa voltada para fora e avisa na embalagem.

Configuração fechada do lote deitado: PLA com bico a 210 graus, mesa a 60, camada de 0,2, bico de 0,4, 4 paredes, 40 por cento de giroide, raio de 3 milímetros na raiz, costura em Z na ponta do braço, chanfro de 0,4 nos pinos, velocidade de 80 milímetros por segundo e ventilação cheia da segunda camada em diante.

III  Análise de Margem

III, Cinco centavos contra uma devolução

A posição em pé ganha na mesa: vinte ganchos por impressão contra dez. A conta de um kit de 10 ganchos, vendido a 49 reais, mostra quanto esse ganho vale no bolso.

A economia da posição em pé cabe numa moeda. Os dois lotes gastam o mesmo plástico, e a energia por gancho quase empata porque a mesa em pé leva mais tempo por camada: vinte peças finas esfriam devagar, e o fatiador desacelera para respeitar o tempo mínimo de cada camada.

A devolução cobra em outra escala. Uma furadeira com bateria pesa perto de 2 quilos, e o tranco de pendurá-la sem cuidado passa com folga dos 2,7 quilos do gancho em pé mais fraco. Um kit devolvido custa 32,14 reais e apaga a vantagem de 643 kits vendidos em pé.

O tempo de máquina é o argumento mais honesto a favor da posição em pé. O kit deitado ocupa a impressora por 3 horas e 50 minutos; o em pé, por 3 horas e 20, a metade de uma mesa de vinte. São 30 minutos a mais por kit, e numa bancada com uma impressora só esses minutos limitam a produção diária.

A regra da bancada para peça que trabalha em flexão, como gancho, suporte de prateleira e trava: o filete acompanha a direção da força, mesmo que a mesa renda metade. Peça que só trabalha em compressão, como pé de móvel e calço, pode sair em pé sem perder carga.

"Em qual posição estão impressos os ganchos que seguram a ferramenta mais pesada da sua parede?"

Hoje: pendure uma garrafa de 2 litros cheia de água em três ganchos do seu painel, um minuto em cada, e anote antes de dormir quais vergaram e qual estalou.
