I  Projeto da Semana

I, Onde o PLA puxa a quina

O Projeto da Semana é a Caixa de Gaveta 12, um organizador de 120 por 80 por 40 milímetros vendido em kit de quatro. As paredes saem em peças separadas, e a base fina encaixa num rebaixo de 0,8 milímetro cortado nelas. Esse rebaixo aceita no máximo 0,3 milímetro de empeno; acima disso a base não assenta.

A base é fina por economia. Com 0,6 milímetro, gasta 7,1 gramas de PLA e sai em 25 minutos. Com 1,2 milímetro, gastaria o dobro de plástico e empenaria menos, mas a caixa ficaria pesada e a conta do kit não fecharia.

O PLA sai do bico a 210 graus e encolhe enquanto esfria. A camada de baixo já está fria e presa na mesa quando a camada de cima chega quente e se contrai por cima dela. A de cima puxa a de baixo para dentro, como uma lona esticada sobre um estrado.

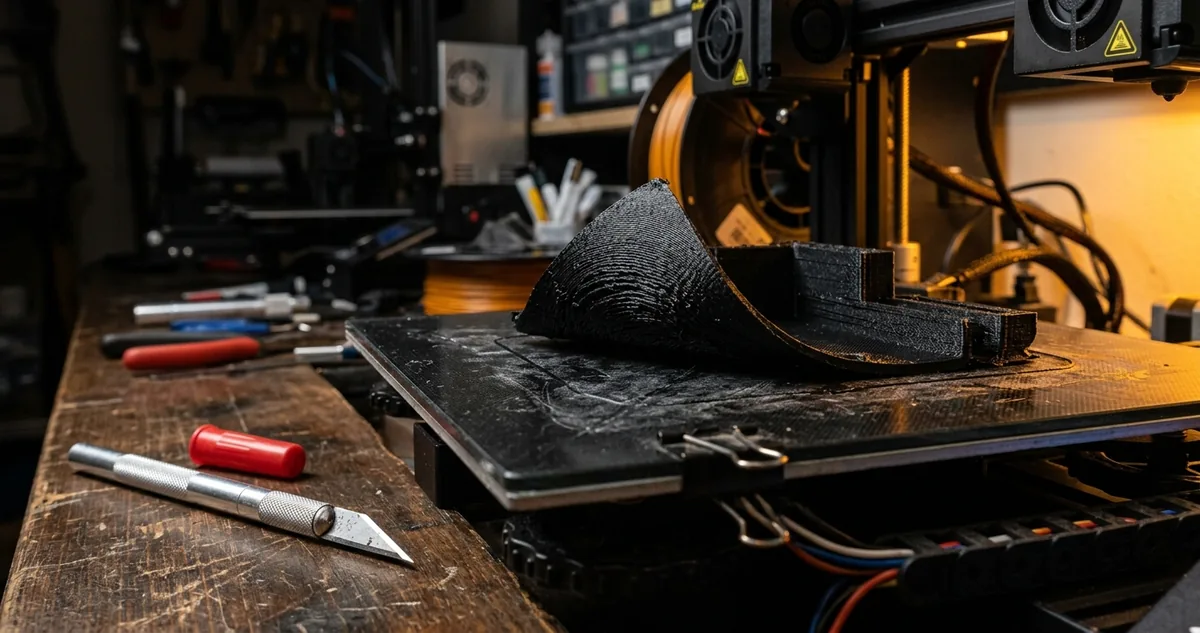

Nas bases sem brim, 11 dos 16 cantos soltaram da mesa, e três das quatro peças terminaram com mais de 0,3 milímetro de empeno. A pior mediu 1,4 milímetro; a única que passou, 0,2.

A força se acumula nos cantos porque ali duas bordas encolhem em direções diferentes ao mesmo tempo. No meio do lado reto, a contração corre numa direção só e a mesa segura. Na quina, a área de contato é mínima e a tração vem de dois lados.

A peça fina sofre mais porque não tem altura para resistir à curva. Uma base de 3 milímetros tem quinze camadas empilhadas, e cada uma trava a de baixo. Com três camadas, a peça se comporta como folha de papel molhada secando no varal.

A posição na mesa também contou. Os cantos voltados para a porta aberta da impressora, onde o ar do cômodo entrava, soltaram primeiro nas quatro bases. O canto que ficou colado foi, nas três peças perdidas, o mais próximo do fundo da máquina.

A única base sem brim que passou foi impressa por último, com a impressora já quente depois de três horas de trabalho. A bancada não repetiu o teste para saber se foi o calor da câmara ou a sorte, e registra a peça como exceção sem explicação confirmada.

II  Configurações Recomendadas

II, Cinco milímetros de aba, quatro discos de canto

O brim é ligado no fatiador (o programa que transforma o desenho em caminho do bico, como o Cura ou o PrusaSlicer), na aba de aderência. As orelhas pedem um passo manual: o fatiador cria os discos com o modificador de forma, ou o desenho já sai com eles colados à peça.

Cinco passos para as orelhas de canto

Primeiro, no fatiador, adicione um cilindro de 10 milímetros de diâmetro e 0,2 milímetro de altura, e posicione o centro dele exatamente sobre a ponta de cada quina.

Segundo, confira que cada disco cobre metade para fora da peça e metade para dentro. A metade de dentro é o que segura; a de fora é por onde a espátula entra.

Terceiro, deixe a primeira camada a 0,2 milímetro e com velocidade de 20 milímetros por segundo, para o disco colar inteiro no PEI.

Quarto, depois de imprimir, espere a mesa baixar para 30 graus antes de tirar a peça. O PLA ainda morno se dobra na espátula e leva o empeno junto.

Quinto, destaque cada disco dobrando para cima com a unha e passe o estilete uma vez na marca que sobrar. Foram 22 segundos por canto, em média.

O brim de 5 milímetros saiu firme por outro motivo: ele contorna a peça inteira e aumenta a área colada em 2.100 milímetros quadrados. O custo aparece na limpeza. A aba se funde à borda da primeira camada, e soltar 400 milímetros de contorno sem lascar a base pediu seis minutos por peça.

Numa das quatro bases com brim, o estilete escorregou e deixou um entalhe de 1 milímetro na borda. A peça ficou plana, mas a marca aparece quando a caixa fica aberta na gaveta.

A orelha segurou quase tanto quanto o brim com um vigésimo do plástico. Os quatro discos somam 0,08 grama; o brim, 0,52. O empeno de 0,12 da orelha contra 0,08 do brim não aparece no rebaixo, que aceita 0,3.

Configuração fechada: PLA a 210 graus, mesa de PEI a 60, primeira camada de 0,2 a 20 milímetros por segundo, orelhas de 10 milímetros nas quatro quinas, porta fechada e retirada com a mesa a 30 graus.

III  Análise de Margem

III, Minuto e meio contra seis

A Caixa de Gaveta 12 sai em kit de quatro, vendido a 64 reais. A conta abaixo compara quanto cada jeito de segurar a base custa por base boa, contando plástico, energia, máquina e mão.

A hora de bancada entrou a 30 reais, o que dá 50 centavos por minuto de estilete. Sem brim, a base boa carrega o plástico e a energia de quatro impressões, 3,20 reais, e mais um real de mão para raspar e jogar fora as três perdidas.

Com brim, a peça sai plana de primeira e o plástico custa só 0,86 real. O que encarece são os seis minutos de estilete: 3 reais por base, quase quatro vezes o valor do plástico.

As orelhas gastam 0,81 real de plástico e 75 centavos de mão. Num kit de quatro bases, a conta fica em 6,24 reais com orelhas, 15,44 com brim e 16,80 sem nada.

A máquina também conta. Sem brim, cada base boa ocupa a impressora por 100 minutos, e uma bancada com 15 horas diárias de impressão tira nove bases boas por dia. Com orelhas, tira 34.

A regra da bancada para peça plana abaixo de 1 milímetro de espessura: orelhas nas quatro quinas, porta fechada, e retirada só com a mesa a 30 graus. Brim fica para peça de canto arredondado, onde o disco não tem quina para segurar.

"Quantos cantos da última peça plana que você imprimiu levantaram da mesa?"

Hoje: desenhe quatro discos de 10 milímetros nas quinas da próxima peça plana, imprima uma, e meça o canto mais alto com o paquímetro antes de dormir.
